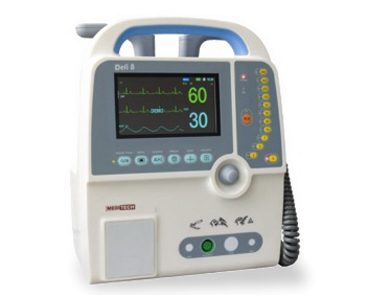

(Defibrillator) المكونات الأساسية لجهاز الصدمة الكهربائية
يتكون الجهاز من البوردات التالية
- بورد ECG -
- بورد الشحن و الجهد العالي -
- بورد التغذية power supply -
- بوردات المعالجة -
- اللوحة الرئيسية -
- بورد الشاشة -
- بورد الطباعة -
- الكترودين paddles ، مزودة بيد معزولة و مرتفعة عن السطح الناقل حتى لا يحدث صدمة كهربائية لمستخدم الجهاز و كذلك مزودة بمفتاحين للتفريغ والشحن،وثلاث مؤشرات ضوئية تدل على جودة التماس بين الألكترودين وسطح الجلد (ضعيف – وسط – جيد )، بالإضافة إلى وجود زر pediatric paddles يساعد على نزع السطح الصادم للكبار للحصول على سطح أصغر من أجل الاستخدام على الأطفال
- (ECG) كبل : لاقتباس إشارة القلب -
مكثف الشحن : وهو الجزء المسؤول عن تأمين الشحنة اللازمة لحدوث الصدمة، سعتها 32 مايكرو فاراد ، الشحن الأعظمي 6000 فولت، جهد الاستخدام الأعظمي 5200 -
البطارية: وهي من أهم الأجزاء الموجودة في الجهاز ،ويجب أن تكون مشحونة بشكل دائم بحيث عند انقطاع التيار الكهربائي تكون جاهزة للاستخدام ومشحونة لأنها إن لم تكن مشحونة فإنها قد تؤدي إلى موت المريض إذا أحتاج للجهاز في ذلك الوقت، وهي عبارة عن ست بطاريات قابلة للشحن كل بطارية تؤمن
أزرار التحكم الرئيسية للجهاز
- Power: زر تشغيل الجهاز
- ناخب الطاقة بالجول، من أجل تعيين الطاقة المطلوبة لشحن المكثف وتتراوح الطاقة بين (0-360) جول .Selector switch
- وهو يستخدم لشحن المكثف.Charge
مؤشر يشير إلى أن المكثف قد شحن و أنه جاهز للتفريغ ، وهو موجود على الصادم وعلى لوحة التحكم.Charge indicator light
زر يوضع على الاكترود يضغط بنفس الوقت مع نظيره في الثاني من أجل تفريغ الشحنة عبر صدر المريض.Discharge
المزامن: من أجل تزامن تفريغ الشحنة مع إشارة ( إشارة القلب) و بالتحديد مع قمة العتبة (آر)، حيث تطبق موجة التفريغ بعد اكتشاف الموجة (آر) و في قمتها.(Sync)
يعطي إنذار صوتي حسب تردد القلب ، ويعطي إنذار في حال تجاوز الحدود المحددة من قبل الطبيب ، ويستخدم هذا الزر من أجل تشغيل و إيقاف هذا الصوت: Alarm
من أجل معايرة طول إشارة القلب نسبة ل سم.ECG
يجمد إشارة القلب على الشاشة.Freeze
ويستخدم لتشغيل و إيقاف الطابعة.Run/Stop
يتم فيها تغيير حدود تردد القلب العليا و التي عند تجاوزها يصدر الإنذار.High
يتم فيها تغيير حدود تردد القلب الدنيا و التي عند تجاوزها يصدر الإنذار.Low
تعطي ضوء يشير إلى عملية شحن البطارية.attery charge indicator light
يستخدم لاقتباس إشارة القلب عن طريق الاكترود.paddle
إنذارات الجهاز
يصدر الجهاز إنذار صوتي حسب تعيير المستخدم لتردد القلب، إن الجهاز معير مسبقا لحدود تردد القلب الدنيا وهي 30 beat/minute و تردد القلب الأعظمي و 150 beat/minute فإذا تجاوز تردد قلب المريض القيمتين الحديتين السابقتين فإنه سوف يصدر انذار صوتي ، و مؤشر الإنذار الصوتي الذي هو شكل الجرس سوف يظهر على الشاشة
طريقة استخدام جهاز الصدمة
تدهن الأقطاب بالجيل ذو الناقلية العالية و يتم تنظيف جلد المريض لهدفين
* التقليل من مقاومة الجلد إلى الحدود الدنيا و ذلك لإنقاص الطاقة الضائعة عبر الجلد I2R و رفع نسبة الطاقة المفيدة المفرغة عبر العضلة القلبية
**إن الطاقة الضائعة هي طاقة حرارية تؤدي زيادتها إلى حروق جلدية
يتم اختيار الطاقة المراد تسليمها لقلب المريض عبر الناخب في واجهة الجهاز
تشغيل مفتاح الشحن
ضغط القطبين على صدر المريض بقوة للحصول على تلامس و توصيل جيد يقلل المقاومة عبر الجلد و كذلك عدم حصول حركة غير مرغوبة لدى رد فعل المريض على الصدمة ، وتحمل أقطاب التفريغ في الأجهزة المستعملة led يشير إلى الضغط المطلوب على صدر المريض
انتظار إشارة عملية انتهاء الشحن
تفريغ الشحنة عن طريق الضغط على مقابض التفريغ الموجودة على الأقطاب (المقابض) ، حيث يتم تفريغ الشحنة عبر الجسم الذي مقاومته بحدود 50 أوم
أعطال الجهاز
عطل في البطارية
عطل في الاكترودين
أعطال الالكترونية
عطل في كابل إشارة ECG
عطل في أحد أزرار التحكم
عطل في التغذية الرئيسية power supply
